噴丸機主要分為氣動式和電動離心式兩大類，兩者核心結構與循環流程有差異，以下為你梳理兩類機型的簡化工作原理圖及對應流程說明，方便直觀理解其運作邏輯：

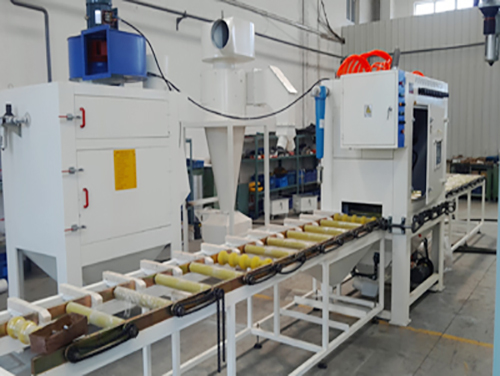

氣動式噴丸機（加壓式為例）
這類機型依靠壓縮空氣為彈丸提供動力，適合復雜工件的精準處理，其工作原理圖的核心流程閉環如下：

儲丸箱/噴丸罐
↓
彈丸經流量調節閥進入混合室
↓
與空壓機輸送的壓縮空氣混合（形成氣-丸兩相流）
↓
經耐磨管道輸送至噴槍
↓
高速噴射沖擊密閉噴丸室內的工件（工件隨工作臺旋轉/移動，實現全面處理）
↓
彈丸+粉塵落入噴丸室底部蜂窩地板
↓
經回收管道進入旋風分離器（分離彈丸與粉塵）
↓
├─ 合格彈丸→振動篩二次篩選→回流至儲丸箱循環使用
└─ 含塵氣流→除塵器凈化→潔凈空氣達標排放，粉塵收集處理

其核心部件標注可簡化為：空壓機→噴丸罐→混合室→噴槍→噴丸室（含工件工作臺）→回收管道→旋風分離器→振動篩→除塵器。

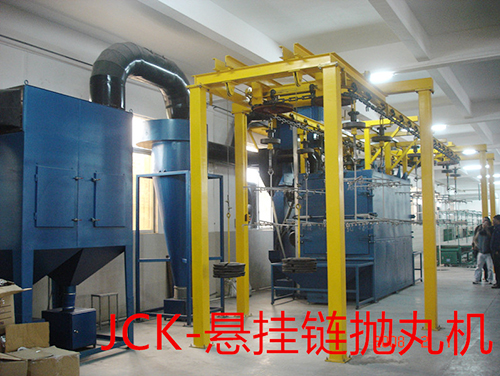

電動離心式噴丸機（吊鉤式/掛鉤式拋丸機/履帶式噴丸機為例）
該類機型通過高速旋轉的葉輪提供離心力加速彈丸，處理效率高，適合批量工件加工，工作原理流程圖如下：
儲丸倉
↓
彈丸進入拋丸器（核心部件）
↓
分丸輪將彈丸均勻送入高速旋轉的葉輪通道
↓
定向套控制方向，葉輪離心力將彈丸加速拋射至噴丸室
↓
彈丸沖擊工件（履帶帶動小件翻滾/吊鉤帶動大件旋轉，確保均勻受噴）
↓
彈丸+雜質經履帶縫隙/漏斗落入回收系統
↓
螺旋提升機將混合物輸送至分選器
↓
├─ 合格彈丸→回流儲丸倉循環
├─ 雜質（碎丸、廢渣）→廢料斗收集
└─ 粉塵→隨氣流進入除塵器→凈化后排氣，粉塵收納

其核心部件標注可簡化為：儲丸倉→拋丸器（含葉輪、分丸輪、定向套）→噴丸室（含履帶/吊鉤輸送機構）→螺旋提升機→分選器→除塵器。

若需更精準的CAD圖紙或某一特定機型（如吉川履帶式、恩太轉臺式）的詳細原理圖，可查詢對應廠家的技術手冊或聯系品牌售后獲取官方標注圖。
